Tahmini 20 yıllık bir tasarım olan bir devre malzemesinin elektronik piyasasında bol bulunması sağlam yapısı sayesinde tutulan bir devredir. Maliyeti düşük olduğundan yapılması basittir, bunun yanında devrede herhangi bir koruma yoktur o yüzden özellikle hoparlör çkışı kısa devre olmaması gerekiyor, isterseniz çıkışına hoparlör kısa devre korume devresi yaparak amfiyi güvenliğe alabilirsiniz.

HI-FI standartlarını sağlayabilen bu şema genel amaçlı amfi olarak yada gitar amfisi olarakda kullanılabilir. Subwofer amfisi olarak kullanmak için girişine subwofer filtresi bağladığınızda subwofer amfisi olarakda kullanabilirsiniz.

IRF350 mosfetleriyle yapılmış mono bir amfi.

Günüzde 10Wat güç elde etmek için artık bu kadar malzeme kullanılmıyor elbet. Yine 80lerden yada daha eski bir tasarım zun zaman ticari olarakta kullanılmış bir devredir.

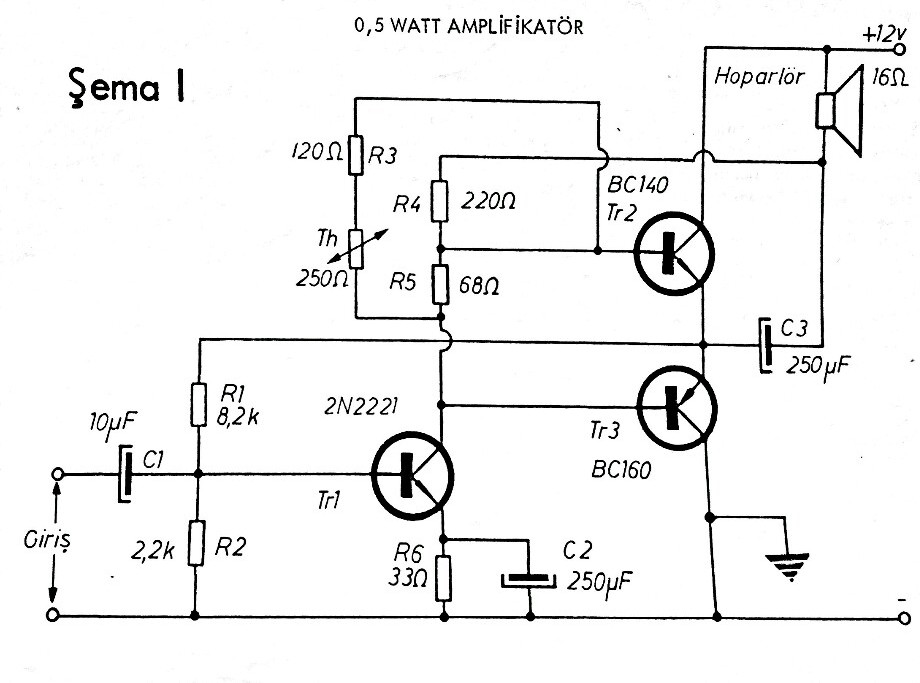

Alçak frekans kuvvetlendiricisinin sürücü katında pnp ve giriş katında npn transistörü kullanılırsa, doğrudan bağlantı olanağı sağlanacağından, kondansatör kullanma zorunluluğu ortadan kalkmaktadır.

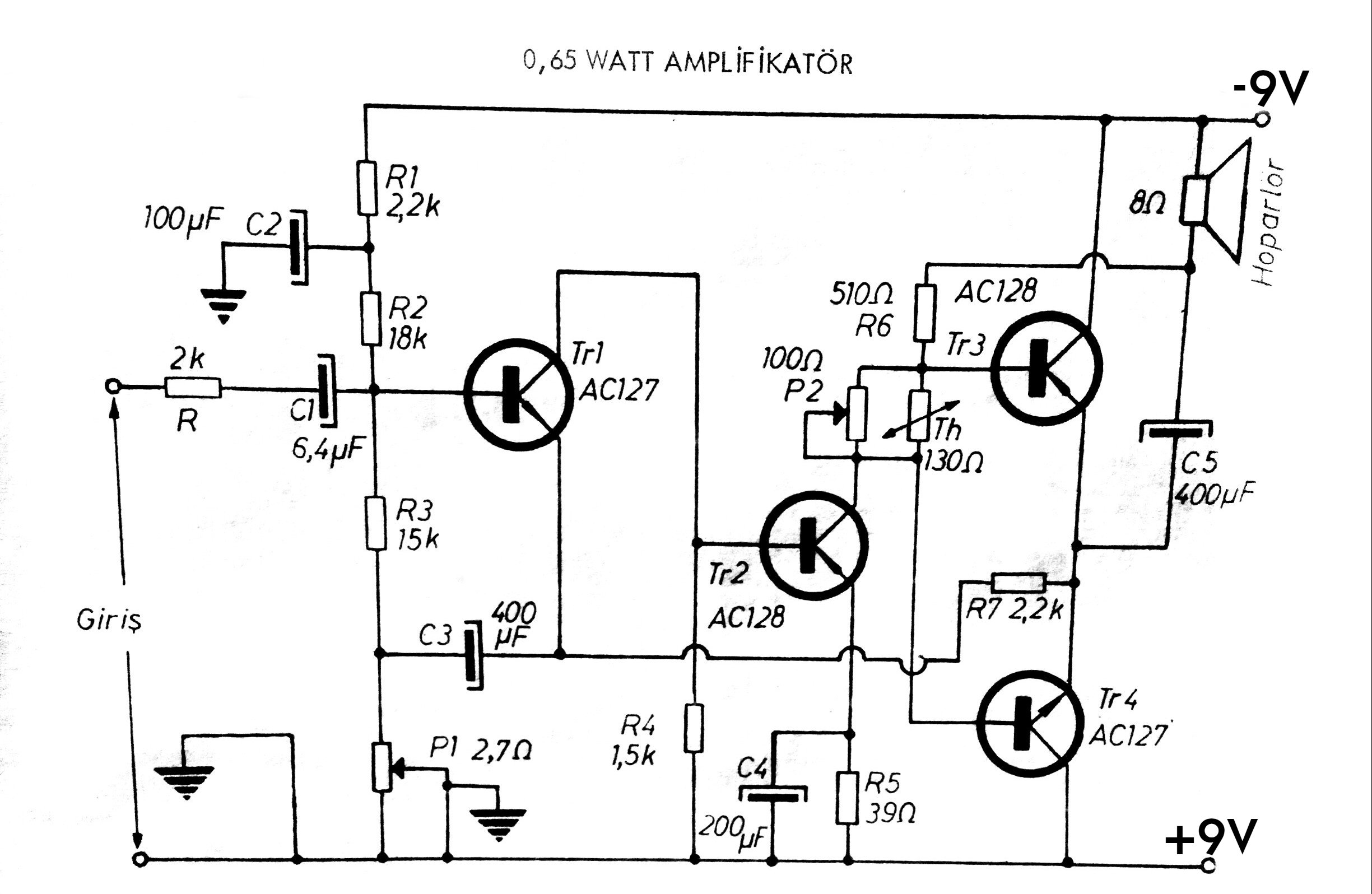

Şemada belirtilen değerlerde 9 Volt beslemede 0,65Watt veren bu devrenin frekans bandı eğrisi ve distorsiyon eğrisi aşağıdaki grafiklerde yer almaktadır.

eri, puş-pul bağlı bir çıkış katında, komplementer transistörlere, yük, emetörlerinden ek olarak bağlanacak olursa, düşük değerli bir çıkış empedansı elde edilir. Bu düzende, paralel puş-pul bağlamanın zorunlu kıldığı faz çevrilmesi işleminden de kurtulunmuş olunur. Böylece, her iki çıkış transistörün de aynı fazla, daha doğrusu aynı kaynaktan sürülmesi olanağı sağlanır.
