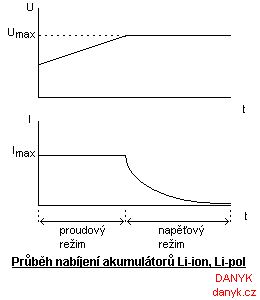

LM317 ile Lityum-iyon (Li-Ion) ve lityum polimer (Li-Pol) hücreleri için basit bir şarj cihazıdır. Şarj karakteristiği aşağıdaki grafikte gösterilmiştir.
Şarj işlemi önce yükselen voltaj, akım sabittir. Hedef gerilime (Umax) ulaştıktan sonra, voltaj sabitken ve akım asimptotik olarak sıfıra yaklaştığında şarj aleti voltaj moduna geçer akım küçüktür, hücre şarj edilir.
Li-ion ve Li-Pol pillerin maksimum şarj voltajı genellikle 4.2 V'dur (bazı tipler için 4.1 V). maksimum voltaj ile normal voltaj ile aynı değildir. Genellikle normalde 3.7 V (bazen 3.6V).
Pilin ömrünü kısalttığı için tam 4.2 V şarj edilmesi gerekmez. Maksimum voltajı 4.1 V'a düşürürseniz, kapasite% 10 düşer, ancak ömür boyu (döngülerin akışı) neredeyse iki kat artar.
Pilleri kullanırken, hiçbir zaman 3,4 ila 3,3 V'un altında deşarj olmamalıdır.
Li-ion ve Li-pol şarjlı veya boşalmış halde depolamayı sevmezler, kısmen şarj edilmeleri gerekir.
Şarj şeması yukarıda gösterilmiştir. Devre LM317 voltaj dengeleyici görevi görür.
Li-Ion ve Li-Pol şarj voltajının doğruluğu konusunda oldukça hassastır.
Tam voltaja (genellikle 4.2 V) şarj etmek istiyorsanız, bu voltajı +/-% 1 doğrulukla ayarlamak gerekir. Pller fazla şarja çok duyarlıdır. % 90 kapasitede (4.1 V) şarj ederseniz, biraz daha az doğrulukta (yaklaşık% 3) yeterlidir.
LM317 devresi nispeten hassas bir voltaj stabilizasyonu sağlar. Hedef voltaj trimpot P1 tarafından ayarlanır. Çıkış voltağını pili bağlamadan ayarlayın, çünkü maksimum voltaj, yük olmaksızın çıkış voltajına karşılık gelir. Akımın stabilizasyonu stabilizasyon voltajı kadar kritik değildir, bu yüzden bir şönt direnç ve NPN transistörü ile stabilize etmek yeterlidir.
Şant Rx düşüşü yaklaşık 0,95 V (NPN transistörün B-E ve diyot 1N4007'nin toplam voltaj düşüşü) transistoruna ulaşırsa, transistör açılır. Bu, pin ayarındaki voltajı azaltır ve böylece akımı stabilize eder.
Akım, Rx'in değerine bağlıdır. Şarjlı pilin tipine göre seçin.
Akım 200 mA şarj etmek için 4R7 değerini kullandım.
Rx değeri hesaplaması: Rx = 0.95 / Imax şeklindedir.
Güvenlik nedenleriyle pile uygun amperde sigortayı seri olarak bağlamak iyidir.
Besleme voltajı yaklaşık 9 - 24V arasında olmalıdır. Çok yüksek voltaj LM317 devresindeki güç kaybını arttırır, çok düşük de doğru çalışmaya izin vermez (şant üzerindeki voltaj düşüşünü ve entegre devre için minimum voltaj düşüşünü saymak gerekir).
LM317 devresi yeterince büyük bir soğutucuya bağlanmalıdır. Şarj cihazı çıkışta kısa devreye dayanıklıdır. LM317 en kötü durumda (kısa devre) bir güç kaybını dağıtır: P = U x I max. TO220 versiyonunda izin verilen maksimum LM317 ısı kaybı 20W'dir.
