TR: Bu ac-dc güç kaynağı sürekli 5A ve anlık olarak 12A verebilir. Bu tür dc güç kaynakları bir PCB kullanır, böylece IC1, TO-220 veya TO-3 için iki kasa tipi kullanabilirsiniz. Bu 12 volt güç kaynağının voltaj ayarı TR1 (çok turlu potans ) ile yapılır. IC1 entegresi uygun bir soğutucu üzerine yerleştirilmelidir.
EN: This ac to dc power supply can output 5A in continous operation and 12A peak current. This kind of dc power supplies uses a PCB so you can use two case types for IC1, TO-220 or TO-3. The regulation of this 12 volt power supply is made with TR1 ( multiturn ). IC1 must be placed on proper heatsink.
R1 = 270R 1/4W 2%
C4-5 = 10uF 25V
T1 = 220Vac/15VAC – 8A Mains Transformer
TR1 = 4k7 (Multiturn)
D1-2 = 1N4002 (1A/100V)Bu ac-dc güç kaynağı sürekli 5A ve anlık olarak 12A verebilir. Bu tür dc güç kaynakları bir PCB kullanır,
S1 = 2 Pole Single Throw Mains Switch
C1 = 10000uF 40V
C2-3 = 100 nF 100V Polyester
B1 = 25A Bridge Rectifier
F1=250mA Fuse
IC1= LM338

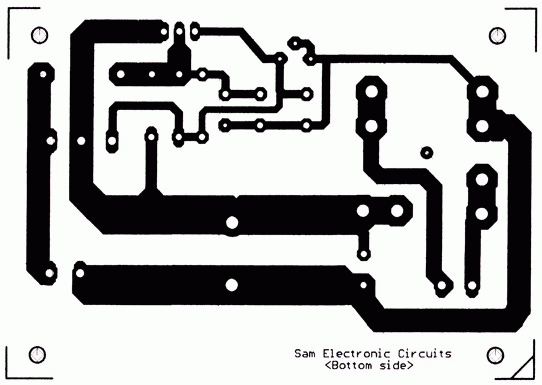

Baskı Devresi
